抗側壓穩定性對塔機起重鋼絲繩性能的影響
發布時間：2020-03-23 12:12 文章來源：未知 文章作者：admin 點擊數：
塔式起重機簡稱塔機，主要用于房屋建筑施工中物料的輸送及建筑構件的安裝。國內，在城鎮化、綠色化發展戰略等一系列利好政策推動下，塔式起重機有了充足的應用市場：塔機技術
塔式起重機簡稱塔機，主要用于房屋建筑施工中物料的輸送及建筑構件的安裝。國內，在城鎮化、綠色化發展戰略等一系列利好政策推動下，塔式起重機有了充足的應用市場：塔機技術越來越趨向于智能化和綠色化。
鋼絲繩是塔機不可或缺的配件之一，塔機起重鋼絲繩的需求量不斷增大。如何提高塔機提升用鋼絲繩的使用壽命從而降低塔機使用成本，不僅鋼絲繩應用者需要關注，更是值得鋼絲繩生產企業深入研究的課題。
1塔機起重鋼絲繩失效形式

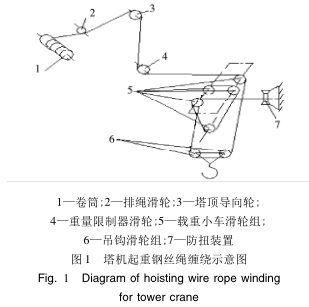

塔機起重鋼絲繩的纏繞系統如圖1所示。起重鋼絲繩由卷筒放出，經排繩滑輪、繞過塔頂導向輪、向下進入回轉塔身重量限制器滑輪、向前繞到載重小車和吊鉤滑輪組，最后將繩頭通過繩夾，用軸銷固定在起重臂頭部的防扭裝置上。
塔機起重鋼絲繩具有纏繞層數多、起重高度大、起重速度快等特性。在使用過程中，其失效形式主要有磨損、疲勞、變形3種。
2鋼絲繩在卷筒上橫向受力分析
鋼絲繩纏繞在卷筒上的狀態如圖2所示。鋼絲繩運行過程中，除了受到軸向拉力外，還受到橫向壓力。筆者主要分析鋼絲繩在受橫向壓力情況下的問題，也就是鋼絲繩在卷筒上受到擠壓時，鋼絲繩形態穩定性問題。
不同塔機生產企業對卷筒、輪槽等設計參數略有不同，通常鋼絲繩卷筒繩槽半徑R=（0.53~0.6）d，節距t=（1.04~1.05）d（d為鋼絲繩公稱直徑），合理的繩槽半徑和節距可有效避免鋼絲繩在卷筒上“咬繩”問題。
1.1磨損
磨損是塔機起重鋼絲繩最常見的失效形式，主要分為外部磨損和內部磨損。外部磨損主要是鋼絲繩與滑輪槽、卷筒壁及相鄰層鋼絲繩之間的磨損等，這些磨損通常會造成鋼絲繩金屬截面積減小、外部斷絲等問題，從而減少鋼絲繩的使用壽命；內部磨損主要原因是鋼絲繩在使用過程中受到交變載荷的作用，使其股與股之間、絲與絲之間發生蠕動而產生摩擦及鋼絲繩彎曲時內部各根鋼絲相互作用產生滑移而引起的，可通過增大鋼絲繩纏繞系統的直徑和選擇合適結構鋼絲繩（如線接觸或其相應的壓實股鋼絲繩）等來減少內部磨損。
多層纏繞鋼絲繩普遍存在鋼絲繩與鋼絲繩間的磨損問題。當卷筒上第1層鋼絲繩纏滿后，受到卷筒側板的擠壓，鋼絲繩從第1層上升到第2層，當鋼絲繩一層一層地纏繞時，在繩與繩的接觸點上比較容易發生冷作硬化，如果下層鋼絲繩纏繞沒有足夠的張力，新纏繞的鋼絲繩會將松弛的鋼絲繩擠開，造成上層鋼絲繩切入下層鋼絲繩，這會對鋼絲繩產生嚴重?fù)p傷。
1.2疲勞
塔機起重鋼絲繩在使用過程中主要承受彎曲、拉伸、扭曲所產生的疲勞。提升鋼絲繩從卷筒到吊鉤組要經過過渡滑輪、重量限制器、載重小車、吊鉤等6~8個滑輪，鋼絲繩每繞過一個滑輪，彎曲方向都會改變，將加大外層鋼絲拉壓循環應力，加劇鋼絲繩疲勞損傷。疲勞使鋼絲繩中的鋼絲產生微裂紋源，隨著使用時間延長，裂紋源不斷擴散、延伸，直至鋼絲、股或鋼絲繩斷裂。
疲勞分為彎曲、拉伸、扭曲疲勞3種。彎曲疲勞主要是鋼絲繩承受若干次的彎曲和纏繞，導致鋼絲繩產生彎曲疲勞和韌性下降，最終導致鋼絲繩斷絲。當鋼絲繩反復承受交變載荷時，極易產生拉伸疲勞，特別是在承受較大載荷的情況下，隨著載荷的增加而引起鋼絲繩的彈性伸長，反復運行情況下，當載荷超過彈性極限時，鋼絲繩可能會因?yàn)槔炱诙a(chǎn)生斷裂。扭曲疲勞是由于鋼絲繩（阻旋轉鋼絲繩除外）帶有自轉性，若鋼絲繩端部固定不規范，則繩股會向反捻方向旋轉，鋼絲繩在重力的作用下自身會產生較大的扭矩，從而造成外層鋼絲的拉伸疲勞和變形，可能會引起鋼絲繩的扭結或吊鉤的旋轉。
1.3變形
鋼絲繩使用過程中產生變形的原因主要是沖擊、碰撞和擠壓。一般除損傷鋼絲外還可能會改變鋼絲繩的原有形狀，從而導致鋼絲繩的損傷和破斷。沖擊產生鋼絲繩變形的成因主要為塔機突然起吊重物或卸載時，鋼絲繩的繩芯滑移導致部分鋼絲繩股超載，使鋼絲繩外層繩股松弛形成“燈籠”形狀。
塔機起重鋼絲繩除以上3種主要失效形式外，鋼絲繩跳槽、銹蝕和維修施焊結構件時電擊使鋼絲繩變脆等損壞形式也偶爾發生，不予贅述。
2鋼絲繩在卷筒上橫向受力分析
鋼絲繩纏繞在卷筒上的狀態如圖2所示。鋼絲繩運行過程中，除了受到軸向拉力外，還受到橫向壓力。筆者主要分析鋼絲繩在受橫向壓力情況下的問題，也就是鋼絲繩在卷筒上受到擠壓時，鋼絲繩形態穩定性問題。
不同塔機生產企業對卷筒、輪槽等設計參數略有不同，通常鋼絲繩卷筒繩槽半徑R=（0.53~0.6）d，節距t=（1.04~1.05）d（d為鋼絲繩公稱直徑），合理的繩槽半徑和節距可有效避免鋼絲繩在卷筒上“咬繩”問題。

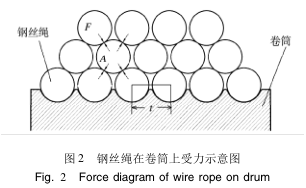

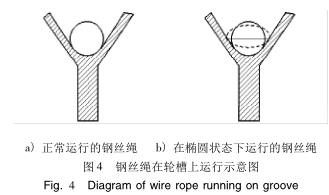

由圖2可知，層與層之間的鋼絲繩在卷筒上受到4個不同方向的橫向壓力。以A點為例，其橫向受力情況如圖3所示，隨著軸向載荷的增大，鋼絲繩橫向載荷也在增加，當橫向壓力驅使鋼絲繩達到塑性變形時，鋼絲繩由圓形向橢圓形變化或有此趨勢，它的結構便發生了破壞。在這樣的情況下，會引起鋼絲繩相互擠壓損傷、排繩不平等問題，嚴重影響鋼絲繩使用壽命。
由此可見，鋼絲繩抗側壓穩定性在多層纏繞系統中起著至關重要的作用，一方面鋼絲繩在卷筒上靜態受壓產生變形；另一方面在導向輪、滑輪組中動態運行將加速磨損、疲勞，因此，選擇優質鋼絲繩、正確使用鋼絲繩，讓其發揮最佳使用效果，測定鋼絲繩抗側壓穩定性則顯得尤為重要。
3鋼絲繩抗側壓穩定性測試
由此可見，鋼絲繩抗側壓穩定性在多層纏繞系統中起著至關重要的作用，一方面鋼絲繩在卷筒上靜態受壓產生變形；另一方面在導向輪、滑輪組中動態運行將加速磨損、疲勞，因此，選擇優質鋼絲繩、正確使用鋼絲繩，讓其發揮最佳使用效果，測定鋼絲繩抗側壓穩定性則顯得尤為重要。
3鋼絲繩抗側壓穩定性測試
GB/T 8918-20061和GB/T20118-2017日等鋼絲繩生產標準規定了必須對鋼絲繩不松散性能、鋼絲繩力學性能等進行檢查與測試，但對鋼絲繩抗側壓穩定性并未做出相關要求；GB/T13752-20170與GB/T3811-20080等與塔機設計相關的標準規范也沒有對鋼絲繩的抗側壓穩定性做出測定要求。對于鋼絲繩抗側壓穩定性的測試，國內尚無相關標準可借鑒，國際標準ISO16839中有模擬測試鋼絲繩在多層纏繞中受到橫向壓力的規定。I5016839指出出“根據經驗，多層纏繞鋼絲繩的橫向壓力p可達到60MPa。試驗過程中施加的最大側向力Fom、按式（1）計算”：
Fomk=PxdxL/1000。（1）
式（1）中：Fot.一試驗時施加的最大側向力，kN；P一壓力，60MPa；d一鋼絲繩的公稱直徑，mm；L一夾鉗的長度，mm。

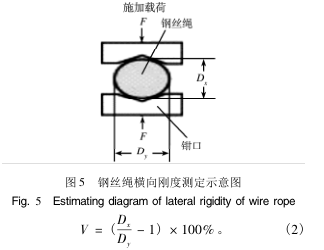

通過施加最大側向力，得出鋼絲繩變形情況，不同鋼絲繩結構、規格，其抗側壓變形能力也不一樣，鋼絲繩形態穩定性可根據式（2）進行計算，V值即為鋼絲繩橢圓度，試驗方法如圖5所示。

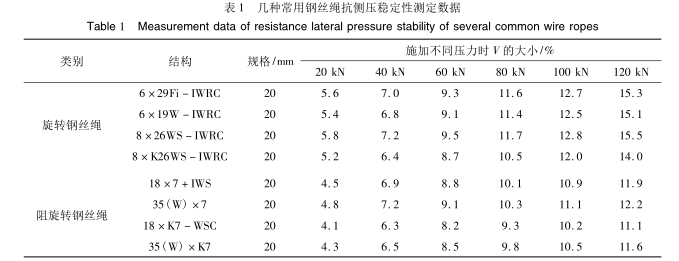

按照試驗方法，測定了幾種塔機常用捻向均為交互捻的旋轉和阻旋轉鋼絲繩的抗側壓穩定性，測定數據見表1。不同鋼絲繩生產企業，由于設計參數不同，鋼絲繩抗側壓穩定性也不一樣。
從表1可以看出，鋼絲繩橢圓度隨著側向壓力的增加而增加。在相同的規格前提下，鋼絲繩結構不同，其抗側壓穩定性不同；結構規格相同條件下，壓實股鋼絲繩抗側壓穩定性比圓股鋼絲繩的強，阻旋轉鋼絲繩抗側壓穩定性比旋轉鋼絲繩的強。
4結語
4結語
鋼絲繩抗側壓穩定性即為其形態穩定性，是衡量鋼絲繩在橫向擠壓條件下抵抗變形能力的特性。給出鋼絲繩抗側壓穩定性的技術參數，能有效避免因鋼絲繩選擇不當造成的鋼絲繩擠壓變形、咬繩、排繩不平等問題，該指標不僅對塔機起重鋼絲繩選擇提供有力依據，而且對多層纏繞的鋼絲繩均具有同樣價值。起重設備制造廠家可借鑒該指標進行設計工況和科學選配鋼絲繩；同時，對于多層纏繞的鋼絲繩，筆者建議鋼絲繩生產廠家給出其相應的檢測指標，利于用戶科學合理選擇鋼絲繩，以延長其使用壽命、降低使用成本。
