線接觸鋼絲繩的構成及特點

發布時間：2019-08-03 12:51　文章來源：未知　文章作者：admin　點擊數：

線接觸（平行捻）鋼絲繩：

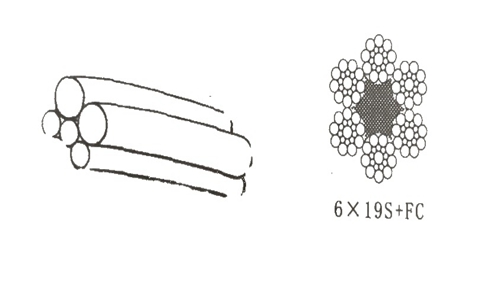

鋼絲繩股中所有鋼絲是一次捻制而成的。各層鋼絲捻距相同（平行捻）以線狀方式接觸。如圖：

線接觸鋼絲繩股的基本結構：

西魯式（S）、瓦林吞式（W）、填充式（Fi）

西魯式（S）：鋼絲的排列中，內層和外層的鋼絲數目相等。

瓦林吞式（W）：鋼絲的排列中，外層數目是內層數目的兩倍，外層鋼絲一大一小交替排列。

填充式（Fi）：鋼絲的排列中，在內層和外層鋼絲之間填充了比較細的、根數與內層鋼絲根數相同的鋼絲。

以上這三種結構互相組合，可形成多種復合型線接觸結構。

線接觸鋼絲繩的典型結構：

6×19S+FC（IWR）、6×19W+FC（IWR）、6×25Fi+FC（IWR）、6 ×29Fi+FC（IWR）、6×26WS+FC（IWR）

6×31WS+FC（IWR）、6×36WS+FC（IWR）、6×41WS+FC（IWR）、6×49SWS+FC（IWR）、6×55SWS+FC（IWR）等。

線接觸鋼絲繩的特點：

1、線接觸鋼絲繩中所有鋼絲額螺旋線都相互平行不會交錯，各層鋼絲的捻距相等，鋼絲的捻角不相等。

2、線接觸鋼絲繩相鄰層鋼絲互相嵌入槽溝內。

3、線接觸鋼絲繩各層鋼絲的直徑不相等，但存在著比例關系。

4、線接觸鋼絲繩承受載荷時，鋼絲之間的接觸應力相對于點接觸鋼絲繩要小。
