鋼絲繩捻制設備的型號以及參數
發布時間：2019-09-12 19:50 文章來源：未知 文章作者：admin 點擊數：
撿制設備的型號 是以其類型、設計序號、放線工字輪個數及放線工字輪外徑表示的，跳繩機及雙捻機在我國尚處于試制階段尚未命名，目前僅對筐籃機及管式機進行了命名，筐籃機和管

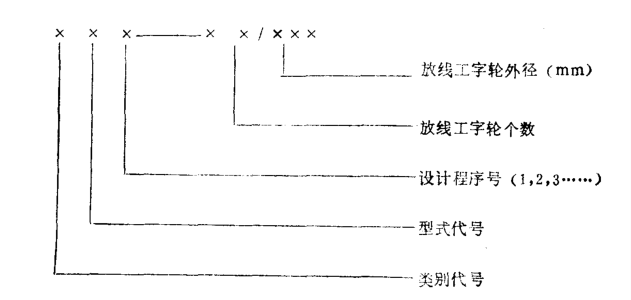

撿制設備的型號是以其類型、設計序號、放線工字輪個數及放線工字輪外徑表示的，跳繩機及雙捻機在我國尚處于試制階段尚未命名，目前僅對筐籃機及管式機進行了命名，筐籃機和管式機的型號如下所示：
其中型式代號：G一管式，K一管籃式；類別代號：G一捻股機，S一捻繩機。
示例：iCG-6/300表示第一次設計的具有6個放線工字輪，放線工字輪外徑為300mm的管式捻股機。SK2-6/600表示第二次設計的具有6個放線工字輪，放線工字輪外徑為600mm的籃式捻繩機。
對于有特殊用途的捻股機，可在型號的末尾增添字母以示區別。M表示用于捻制面接觸股繩的捻股機，J表示用于捻制三角股股繩的捻股機，Y表示用于捻制異形股股絕的捻股機。如（G（ii-18/400M表示第一次設計的具有18個放線工字輪，放線工字輪外徑為400mn的捻制面接觸股繩的管式捻股機。
對用于捻制密封鋼絲繩及異形股鋼絲繩股繩的串聯式管籃捻股機，因共是由幾段管飾中接面成，示段償藍上的放線工字輪個數不司，則其型號小的放線工字輪個數按：聯頓序排列，中間用“+”號連接。如某一串聯式筐籃捻股機具有兩段，第一段有12個外徑為500mm的放線工字輪，第二段有18個外徑為500mm的放線工字輪，其型號可表示為GK，-12+18/500。
捻制設備的參數及系列
捻制設備的技術性能由主參數和基本參數表示。主參數是表示設備規格特征的參數。
管式機、俺籃機及跳繩機的第一主參數為放線工字輪外徑，第二主參數為放線工字輪個數：基本參數包括捻制的絲徑或股徑、捻制后的股徑或繩徑、牽引輪直徑及收線工字輪外徑等。

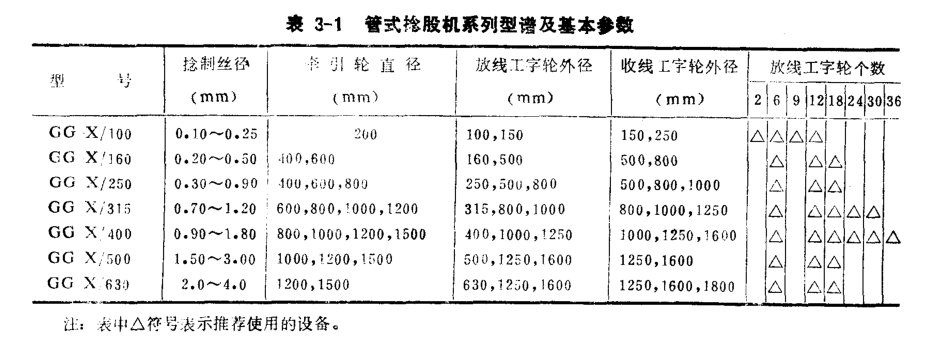

·種規格的捻制設備所能捻制的股或繩的結構及規格有限，這就要求捻制設備具有不同的規格，從而形成一個系列。表3-1為管式捻股機系列型譜及基本參數。
表3-1中的牽引輪直徑、放線工字輪外徑及收線工字輪外徑對應某一型號均有1~4個數值，其中放線工字輪個數較少者，對應較小數值；反之，對應較大數值。放線工字輪的個數與股繩的結構有關，由于點接觸股繩任意層鋼絲的根數均為6的整數倍，加之線接觸股繩中鋼絲的根數多為19、25、31、37等，故管式捻股機的放線工字輪個數也為6的整數倍，隨著線接觸股繩的日益普及，管式捻股機放線工字輪的個數亦在逐漸增多。

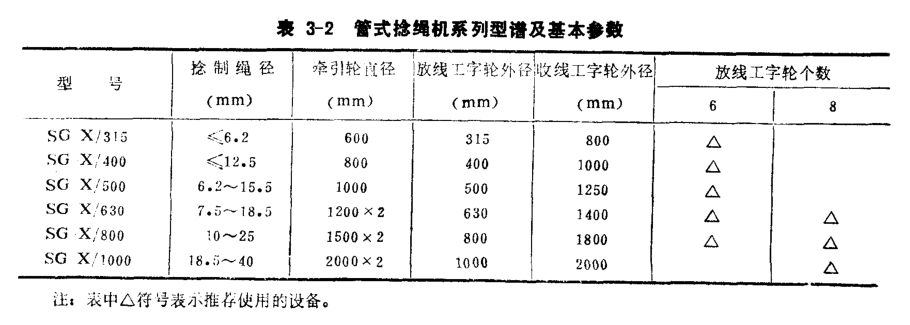

表3-2及表3-3分別為管式檢繩機及管籃式捻繩機的系列型譜及基本參數。由于普通鋼絲繩中股的根數多為6~8根，故管式捻繩機及管籃式捻繩機放線工字輪的個數也多為6個或8個。其中500Y和630Y是用于捻制異形股鋼絲繩及密封鋼絲繩的專用設備，500Y為18+24個放線工字輪的串聯式筐籃機。
