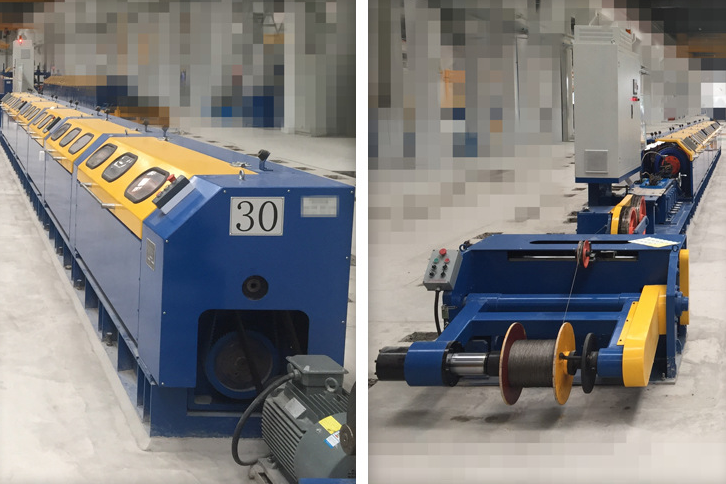

鋼絲繩捻股機合繩機消捻制除引力的裝置
發布時間：2019-09-12 19:49 文章來源：未知 文章作者：admin 點擊數：
一、預變形器 預變形器位于捻繩機捻制機體與壓線模之間，是！于消除鋼絲繩捻制應力及使鋼絲繩不松散的一種裝置。目前常用的預變形器有整體錐形預變形器、三段可調式錐形預變形
一、預變形器
預變形器位于捻繩機捻制機體與壓線模之間，是！于消除鋼絲繩捻制應力及使鋼絲繩不松散的一種裝置。目前常用的預變形器有整體錐形預變形器、三段可調式錐形預變形器、可調式柱型預變形器及螺旋式預變形器等型式。
（一）三段可調式錐形預變形器
三段可調式錐形預變形器是目前廣泛使用的一種預變形器，如圖4-72所示。用三塊錐度為1：50的楔塊2將預變形器緊固在筐籃機空心軸1上，每根股繩通過3個變形輥進行彎曲。錐形體I采用平鍵聯接在預變形器主軸4上，而錐形體I、Ⅱ則采用滑鍵與預變形器主軸4聯接。錐形體I、的軸向位置可通過螺桿13調整，螺桿13在錐形體I處采用單線梯形，在錐形體Ⅱ間采用與錐形體I處螺距相同的雙線梯形。這樣，在轉動螺桿13時，錐形體I與錐形體I間的距離正好等于錐形體Ⅱ與錐形體夏間的距離。套筒10上加工有單線梯形螺紋，螺母14上加工有雙線梯形螺紋。由于螺桿13是偏離錐形體中心進行調整的，故在相對的一側裝有導桿15。
錐形體I還可沿圓周方向進行90°范圍內的調整，以獲得股繩所需的彎曲變形量。錐形體1的周向調整是通過蝸輪端干及三根連桿6傳遞扭矩的，當轉動蝸桿16時、即可實現誰形體1的周向調整，由于端干是單頭的，故可保證調整后的自鎖性。
錐形體I還可沿圓周方向進行90°范圍內的調整，以獲得股繩所需的彎曲變形量。錐形體1的周向調整是通過蝸輪端干及三根連桿6傳遞扭矩的，當轉動蝸桿16時、即可實現誰形體1的周向調整，由于端干是單頭的，故可保證調整后的自鎖性。
錐形體與套筒10采用H8/f7間隙配合；蝸輪7與預變形器軸4采用小間隙配合l18/
87，使鍋輪7可在軸4上轉動自如。為使變形輥9轉動靈活，輥內裝有單列向心球軸。變后輥軸應盡可能選用較大尺寸的細牙螺紋與錐形體聯接，以確保聯接的可靠。與錐形體I和相聯接的變形輥軸應采用右旋螺紋，與錐形體I相聯接的變形輥軸應采用左旋螺紋，這樣變形輥才不致在工作時松動脫落。
（二）可調式忙形預變形器
柱形預變形器亦稱立式預變形器，它具有能承受較大的變形力、調整方便、適應的鋼繩現格較多等優點，共結構如圖4-73所示。兩邊盤與中間盤間的距離可通過中空軸上的左右旋梯形螺紋得以調整。調節壓下螺絲6，改變中間盤變形輥8與中空軸間的距離，可獲得捻制工藝要求的股繩彎曲變形量。
（三）螺旋式預變形器
螺旋式預變形器的結構如圖4-74所示。聯接體3與籃機的空心軸相聯，軸承套6與聯接體8是通過螺紋連接在一起的，用螺釘將分線盤3聯接在軸承套6上，則空心軸將通過聯接體與軸承套帶動分線盤轉動。棘爪5通過銷軸與分線盤及軸承套相聯接，并被帶動，棘爪帶動棘輪4以和捻制機體相同的轉向作單向間歇轉動。棘輪4采用平鍵裝在錐形體2上，通過棘輪帶動錐形體2轉動，螺旋軸1與錐形體2通過螺紋進行聯接，在錐形體及螺旋軸上車有若干個呈螺旋線狀的槽，螺旋槽的個數取決于鋼繩中股的根數，各條螺旋槽在錐形體及螺旋軸上準確分度。當股繩穿過分線盤進入錐形體及螺旋軸上的螺旋槽中，并被帶著繞設備中心軸線轉動時，股繩還由牽引輪拖動作直線移動，這樣就可使股繩在未進入壓線模捻合前，提前由直線狀變?yōu)槁菪€狀，并附著在螺旋槽中。芯線從錐形體及螺旋軸的中心孔中穿過，在壓線模內與經過預先變形的我繩捻合。
螺旋槽工作面的表面粗糙度要求高達1.6，中心孔和連接螺紋也應有足夠的精度。螺旋軸采用40Cr、Crl2，（iCr15或碳素鋼加工制成，并滿進行表面淬火等相應的熱處理。
螺旋槽工作面的表面粗糙度要求高達1.6，中心孔和連接螺紋也應有足夠的精度。螺旋軸采用40Cr、Crl2，（iCr15或碳素鋼加工制成，并滿進行表面淬火等相應的熱處理。
二、后變形器
后變形器放置在捻制設備中壓線模之后，用以消除捻制后收、繩中的殘余捻制應力，并使毀、繩的結構更加緊密，平直度更好。
后變形器有不同的型式，目前普遍采用的是彎曲式后變形器，如圖4-75所示。它由三組彎曲輥組成，用以對股或繩進行水平及垂直雙向矯直，各組變形輥的兩端輥固定，中間輥可通過螺桿調整壓下量。
預變形器和后變形器的變形輥輥面硬度要求較高，一般為HRC60~65，變形輥輥頸硬度為HRC35~45。變形輥常采用Cr12、GCr15及60CrMOV等材料制作并進行相應的熱處理。
三、過捻器
三、過捻器
采用雙捻機捻制時，單線的扭轉變形較大，故僅靠后變形器是不足以消除捻制應力和保證股繩的不松散，為此在雙捻機中均裝置有過捻器。過捻器的結構與外捻器類似，有兩輪式及三輪式兩種型式。圖4-76聽示為兩輪式過捻器。在一個剖分式金屬殼體內裝有兩個過線輪5，股繩在兩過線輪上往復繞過，為避免過捻器轉動時產生振動，在兩過線輪軸上裝有平衡重，過捻器由滾動軸承2支承，通過齒形皮帶傳動。
