亚洲中文字幕久久无码,亚洲a综合一区二区三区,亚洲av日韩av不卡在线观看,亚洲国产精品无码一区二区三区 ,亚洲欧美中文字幕在线一区

南通昌源鋼繩專業(yè)鋼絲繩生產(chǎn)廠家，為您提供各種規(guī)格型號(hào)鋼絲繩 企業(yè)風(fēng)采| 收藏本站| 鋼絲繩價(jià)格| 聯(lián)系我們
全國(guó)熱線
0513-81100618
13861988658

熱點(diǎn)資訊

港口裝卸用鋼絲繩的質(zhì)量分析

發(fā)布時(shí)間：2021-10-05 15:19　文章來(lái)源：未知　文章作者：admin　點(diǎn)擊數(shù)：

1港口、碼頭裝卸用鋼絲繩的使用情況 目前國(guó)內(nèi)主要港口的裝卸吊機(jī)上普遍使用線接觸的西一瓦型和填充式鋼絲繩，這類鋼絲繩具有耐疲勞、抗磨損的特點(diǎn)。寧波北侖港電廠和寧波北侖


1港口、碼頭裝卸用鋼絲繩的使用情況

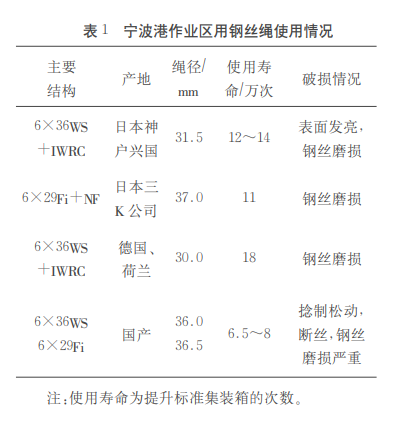

目前國(guó)內(nèi)主要港口的裝卸吊機(jī)上普遍使用線接觸的西一瓦型和填充式鋼絲繩，這類鋼絲繩具有耐疲勞、抗磨損的特點(diǎn)。寧波北侖港電廠和寧波北侖港集裝箱碼頭裝卸機(jī)上主要使用6×36WS、6×29Fi、6×19W結(jié)構(gòu)的鋼絲繩。其中北侖港電廠一期卸煤作業(yè)區(qū)主要采用6×29FiB級(jí)國(guó)產(chǎn)鋼絲繩，卸船機(jī)內(nèi)抓斗提升機(jī)構(gòu)采用036mm鋼絲繩，主副小車采用o48mm鋼絲繩，二期作業(yè)區(qū)全部采用對(duì)應(yīng)結(jié)構(gòu)的進(jìn)口鋼絲繩，北侖港集裝箱碼頭裝卸機(jī)大多采用6×36WS-030mm的鋼絲繩，德國(guó)和國(guó)產(chǎn)繩交叉使用。我們通過對(duì)不同產(chǎn)地鋼絲繩的使用過程進(jìn)行觀察，并對(duì)最終使用壽命和磨損程度進(jìn)行比較，結(jié)果見表1。


由表1可見，日本產(chǎn)港口鋼絲繩的使用壽命約是國(guó)產(chǎn)繩的2倍，德國(guó)產(chǎn)鋼絲繩的使用壽命更長(zhǎng)，且進(jìn)口繩的磨損程度比較小。此外，國(guó)產(chǎn)繩還有斷絲和捻制松動(dòng)現(xiàn)象；為進(jìn)花岔析國(guó)高節(jié)進(jìn)口鋼絲繩的質(zhì)量差距，我們進(jìn)行了力學(xué)性能和原材料試驗(yàn)。

2國(guó)產(chǎn)與進(jìn)口鋼絲繩的主要質(zhì)量差異
鋼絲繩在使用過程中工作狀況不同，受力情況復(fù)雜，交變負(fù)荷和沖擊負(fù)荷使鋼絲繩內(nèi)部產(chǎn)生摩擦和應(yīng)力，最終導(dǎo)致形狀破壞和疲勞失效。在保證鋼絲繩潤(rùn)滑良好，操作正確的情況下，進(jìn)口鋼絲繩的使用壽命比較高，主要有以下幾點(diǎn)原因：
（1）鋼絲力學(xué)性能均勻。通過以上試驗(yàn)已經(jīng)可以看出，進(jìn)口鋼絲繩的鋼絲力學(xué)性能比較均勻，強(qiáng)度散差幅度小，扭轉(zhuǎn)、彎曲韌性好，從而使鋼絲繩具有較好的使用性能。因?yàn)殇摻z繩在交互應(yīng)力作用下，低韌性、低強(qiáng)度鋼絲先發(fā)生斷裂，同時(shí)材料組織上的均勻it減少i鋼絲冷拔過程審楚成表面缺陷的可能性及nk微裂紋、應(yīng)力疲勞源形成的機(jī)率，（上接第46頁(yè)）提高了整條鋼絲繩的使用壽命。這一點(diǎn)，是國(guó)產(chǎn)繩與進(jìn)口繩在質(zhì)量上的主要差異。
（2）鋼絲繩的捻制質(zhì)量較好。進(jìn)口鋼絲繩一般捻制比較緊密，捻距也較均勻。因而鋼絲繩在受力狀態(tài)下，繩中鋼絲受力均勻，磨擦狀態(tài)基本一致。相反，捻制質(zhì)量不好的鋼絲繩在使用過程中，那些繩股過緊、過松的鋼絲首先破壞，并導(dǎo)致斷絲或形狀變化，從而降低鋼絲繩的使用壽命。
（3）鋼絲繩的結(jié)構(gòu)設(shè)計(jì)更合理。比較相似結(jié)構(gòu)及規(guī)格鋼絲繩的外觀，并進(jìn)行拆股試驗(yàn)，發(fā)現(xiàn)日本產(chǎn)鋼絲繩股芯絲徑、股芯填充絲均小于國(guó)產(chǎn)繩，而第1層股絲、第2層股絲的絲徑較國(guó)產(chǎn)繩大一些，這種設(shè)計(jì)可以使鋼絲繩中鋼絲結(jié)合更加緊密，有利于增大鋼絲間的摩擦力。另外，有關(guān)資料對(duì)日本鋼絲繩進(jìn)一步分析發(fā)現(xiàn)，日本鋼絲繩在鋼絲強(qiáng)度、化學(xué)成分搭配上比較合理，使得鋼絲繩有較好的韌性和耐磨性，從而延長(zhǎng)使用壽命。
（4）鋼絲繩的麻芯和油脂質(zhì)量好。進(jìn)口鋼絲繩油脂潤(rùn)滑比較充分、均勻，油脂充滿了全部鋼絲的間隙，一定程度上緩解了鋼絲之間以及與外界的磨損程度，相應(yīng)提高了使用壽命。另外，進(jìn)口填充式鋼絲繩中麻芯捻制緊密，易儲(chǔ)油，在較長(zhǎng)時(shí)間內(nèi)還會(huì)向外滲油，起到保護(hù)鋼絲作用。

3幾點(diǎn)建議
近年來(lái)，國(guó)內(nèi)幾大鋼絲繩生產(chǎn)企業(yè)通過調(diào)整產(chǎn)業(yè)結(jié)構(gòu)、技術(shù)改造、優(yōu)化資源，產(chǎn)品質(zhì)量有了很大提高。但是，由于生產(chǎn)管理、技術(shù)開發(fā)上的滯后，國(guó)產(chǎn)與進(jìn)口鋼絲繩的質(zhì)量還有一定差距。為提高產(chǎn)品質(zhì)量，縮短差距，應(yīng)加強(qiáng)以下幾方面的工作：
（1）控制原材料質(zhì)量，建立一套嚴(yán)格的原材料驗(yàn)收管理制度。
（2）加大技術(shù)改造力度，加強(qiáng)在鋼絲繩結(jié)構(gòu)設(shè)計(jì)、鋼絲級(jí)差分布、疲勞失效機(jī)理等方面的應(yīng)用研究。
（3）把好鋼絲質(zhì)量檢驗(yàn)關(guān)，嚴(yán)格控制鋼絲力學(xué)性能分級(jí)分類，科學(xué)合理地確定幅度差，提高整個(gè)鋼絲繩中鋼絲力學(xué)性能的均勻性，從而延長(zhǎng)鋼絲繩的使用壽命。
