鋼絲繩用楔形接頭的選用

發布時間：2021-10-05 15:41　文章來源：未知　文章作者：admin　點擊數：

0引言 鋼絲繩用楔形接頭是起重設備固定鋼絲繩繩端的一種常用的標準件，鋼絲繩尾端繞過楔塊，利用楔塊在接頭內的鎖緊作用使鋼絲繩固定。楔形接頭的選用依據GB/T5973-2006《鋼絲繩用


0引言
鋼絲繩用楔形接頭是起重設備固定鋼絲繩繩端的一種常用的標準件，鋼絲繩尾端繞過楔塊，利用楔塊在接頭內的鎖緊作用使鋼絲繩固定。楔形接頭的選用依據GB/T5973-2006《鋼絲繩用楔形接頭》，通過鋼絲繩直徑大小選用相應的楔形接頭規格。
GB/T5973-2006所引用的鋼絲繩標準為GB8918-2006《重要用途鋼絲繩》和GB/T20118-2006《一般用途鋼絲繩》。GB8918-2006涉及的光面鋼絲繩抗拉強度范圍為1570~1960MPa，GB/T20118-
2006涉及的光面鋼絲繩抗拉強度范圍為1570~2160MPa。相同直徑不同抗拉強度的鋼絲繩，所產生的拉力變化比較大，如只選用一種接頭型號，意味著抗拉強度大的鋼絲繩所用楔形接頭的安全系數降低。針對此問題，提出選型方案等問題的探討。

1楔形接頭安全系數

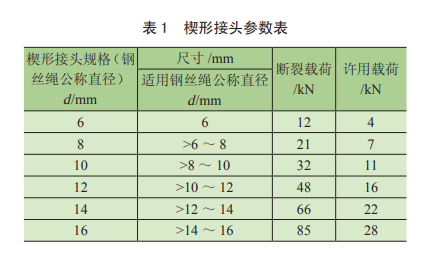

表1為截取GB/T5973-2006中楔形接頭的部分參數，斷裂載荷是許用載荷的3倍，故可認為該標準所要求的楔形接頭的安全系數為3。
另根據GB/T3811-2008《起重機設計規范》第

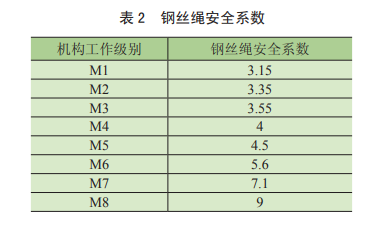

9.4.1.1.6條“用楔塊、楔套連接時，楔套應用鋼材制造，連接強度不應小于鋼絲繩破斷拉力的75%”、第6.3.2.3.2.2條鋼絲繩選用的最小安全系數法，運動繩的安全系數與機構工作級別對應關系見表2。

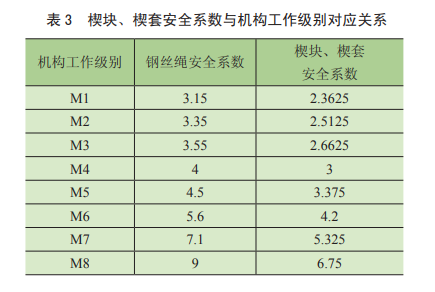

通過GB/T3811-2008可得出同噸位起重機，工作級別越高，起重機所選鋼絲繩的安全系數越大，鋼絲繩的最小破斷拉力越大。依據第9.4.1.1.6條，可得到楔塊、楔套選用的最小安全系數與機構工作級別的關系，見表3。


2楔形接頭選型
以國內某廠CD，5t（M4工作制）鋼絲繩電動葫蘆為例，使用不同直徑鋼絲繩時選擇的楔形接頭安全系數比較情況如下。
CD，5t電動葫蘆出繩方式為2/1出繩，鋼絲繩型號選擇15NAT-6×37+FC1670（鋼絲繩成品最小破斷拉力為120.4kN）時，單根鋼絲繩在滿載時的靜拉力為24.5kN，根據計算，鋼絲繩最小破斷拉力不應小于98kN。
依據GB/T5973-2006應選擇16號楔形接頭，許用載荷28kN，斷裂載荷85kN。
在實際非標產品設計中，選用2160級別的進口鋼絲繩是很常見的，該級別鋼絲繩廣泛應用于進口品牌鋼絲繩電動葫蘆中。例如，可選擇某進口品牌鋼絲繩型號為verohoist 8p10mm-2160（最小破斷拉力為106kN）。這樣，依據GB/T5973-2006應選擇10號楔形接頭，許用載荷11kN，斷裂載荷32kN。對比以上情況，選用較小直徑鋼絲繩（最小破斷拉力可滿足使用）時，楔形接頭如仍采用標準所提供的ZG270-500材料，則可能發生斷裂的危險。此時，楔形接頭應選用較好材料，以提高其性能。

3結論
通過對比某電動葫蘆使用不同直徑鋼絲繩時楔形接頭的選型情況，發現使用較小直徑鋼絲繩時，選擇的楔形接頭不能滿足使用。因此，GB/T5973-2006鋼絲繩用楔形接頭選型僅以鋼絲繩直徑作為唯一的選型依據是不合適的，沒有考慮到起重機實際的變化情況，對此建議如下：
1）增加楔形接頭安全系數的內容，當機構工作級別較高時，應選擇安全系數較高的楔形接頭。
2）應考慮相同抗拉強度較小直徑鋼絲繩使用的情況，當使用較小直徑鋼絲繩時，選擇較小型號的楔形接頭會降低安全系數，甚至無法使用。
