鋼絲繩選用須知
發布時間：2019-07-06 21:44 文章來源：未知 文章作者：admin 點擊數：
常 用 鋼 絲 繩 選 用 須 知 一、 鋼絲繩 容許拉力 查用表(619+1)： 鋼絲繩直徑 破斷拉力 P（噸） 安全系數K在下列數值時的 容許拉力 T (噸) 備 注 公制(毫米) 英制（英分、寸） K＝3.5 K＝
常 用 鋼 絲 繩 選 用 須 知
一、 鋼絲繩容許拉力查用表(6×19+1)：
| 鋼絲繩直徑 | 破斷拉力 P（噸） |
安全系數K在下列數值時的 容許拉力 T (噸) |
備 注 | ||||
| 公制(毫米) | 英制（英分、寸） | K＝3.5 | K＝5 | K＝8 | K＝10 | ||
| 6.2㎜ | 2分 | 1.7噸 | 0.49噸 | 0.34噸 | 0.21噸 | 0.17噸 |
1英寸＝ 8英分 1英分＝ 3.175毫米 1英寸＝25.4毫米 |
| 9.3㎜ | 3分 | 3.83噸 | 1.09噸 | 0.77噸 | 0.48噸 | 0.38噸 | |
| 12.5㎜ | 4分 | 6.81噸 | 1.95噸 | 1.36噸 | 0.85噸 | 0.68噸 | |
| 15.5㎜ | 5分 | 10.63噸 | 3.04噸 | 2.13噸 | 1.33噸 | 1.06噸 | |
| 18.5㎜ | 6分 | 15.3噸 | 4.37噸 | 3.06噸 | 1.91噸 | 1.53噸 | |
| 21.5㎜ | 7分 | 20.86噸 | 5.96噸 | 4.17噸 | 2.61噸 | 2.09噸 | |
| 26.0㎜ | 1英寸 | 30.77噸 | 8.79噸 | 6.15噸 | 3.85噸 | 3.08噸 | |
| 28.0㎜ | 1.1英寸 | 34.47噸 | 9.85噸 | 6.89噸 | 4.31噸 | 3.45噸 | |
| 31.0㎜ | 1.2英寸 | 42.59噸 | 12.17噸 | 8.52噸 | 5.32噸 | 4.26噸 | |
| 40.0㎜ | 1.6英寸 | 71.95噸 | 20.56噸 | 14.39噸 | 8.99噸 | 7.20噸 | |
T=P÷K
公式中：P------鋼絲繩破斷拉力（單位：噸）
K------安全系數
T------鋼絲繩容許拉力（單位：噸）
三、鋼絲繩安全系數K選用方法：
| 使 用 情 況 | K 值 | 使 用 情 況 | K 值 |
| 用于纜風繩 | 3.5 | 用于千斤繩（無彎曲時） | 6－7 |
| 用于手動起重設備 | 4.5 | 用作綁扎的千斤繩 | 8－10 |
| 用于機動起重設備 | 5－6 | 用于載人的提升機 | 14 |
四、雙繩在有角度時的受力計算：

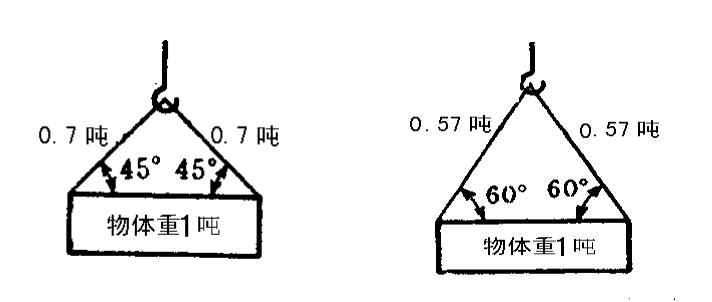

圖一：夾角為45度 圖二：夾角為60度
計算說明：
1、兩鋼絲繩之間夾角不能小于45度，一般取60度。
2、以上兩圖所示：所吊物體重量為1噸；45度角時每根繩受力為0.7噸；
60度角時每根繩受力為0.57噸。
3、由以上兩圖可以計算出：（夾角為45度或60度時）吊任意重量物體時每根繩的受力大小。具體計算見以下兩個例子：
例一：已知：所要吊的物體重量為5噸，兩繩夾角為45度；計算：每根繩受力大小為多少？
答：由“圖一” 所示，每根繩受力大小為：0.7×5＝3.5噸。
例二：已知：所要吊的物體重量為8噸，兩繩夾角為60度；計算：每根繩受力大小為多少？
答：由“圖二” 所示，每根繩受力大小為：0.57×8＝4.56噸。
4、計算出了每根繩的受力大小后，就可以按照前面的選繩方法進行選繩。
